規 格 說 明 | 數量 | 原產地 |
新代數控系統(200MA) | 全套 | 臺灣 |
新代5.5KW主軸電機 | 2個 | 臺灣 |
2Y4.4KW、2Z2.5KW伺服電機,Z帶抱閘 | 各2套 | 臺灣 |
2X軸配雙動子直線電機 | 全套 | 深圳 |
2X軸配雙讀數頭光珊尺(雷尼紹)、(或同等級品牌) | 全套 | 英國 |
2Y/2Z軸用臺灣TBI精密級(Y40,Z32)滾珠絲桿、(或同等級品牌) | 全套 | 臺灣 |
2X2Y2Z軸用臺灣上銀/銀泰精密級直線導軌(XZ35mm滾珠,Y35mm滾柱)、(或同等級品牌) | 全套 | 臺灣 |
臺灣大悅直聯式短鼻主軸BT30/100/20000rpm (配油壓打刀缸) | 2個 | 臺灣 |
16位飛碟式刀庫(岡田)、(或同等級品牌) | 2套 | 臺灣 |
床身2X2Y2Z軸全鑄鐵、主要配件為鑄鐵機械零配件(HT300); 復合型機床底座《發明專利證書》專利號:ZL202210807456.3 |
全套 | 自制 |
配電柜恒溫系統(雷德)、(或同等級品牌) | 1套 | 東莞 |
施耐德電氣配件(施耐德) | 1批 | 天津 |
進口KOYO /TBI P級角接觸配對軸承、(或同等級品牌) | 全套 | 臺灣 |
主軸油冷機 (雷德)、(或同等級品牌) | 1臺 | 東莞 |
電子手輪(昱普) | 1套 | 廣州 |
對刀儀(深圳精雕 ) | 1個 | 自制 |
X/Y/Z軸配風琴罩 | 各1套 | 自制 |
X/Y/Z軸配塑料拖鏈(鼎泰) | 各1套 | 東莞 |
自動潤滑油泵(寶騰)、(或同等級品牌) | 1套 | 東莞 |
空氣過濾器(日本雷曼 M107-A空氣過濾器) | 2套 | 浙江 |
噴水裝置 | 2套 | 自制 |
氣槍、水槍 | 各1把 | 浙江 |
水泵750W(斯納爾)、(或同等級品牌) | 2個 | 常州 |
機床附件 | 1套 | 深圳 |
BT30刀柄/配大小全套縮咀(三合) | 10個 | 深圳 |
鏈板排渣機(可另選) | 無 | 自制 |
正門氣動雙開門(可另選) | 無 | 自制 |

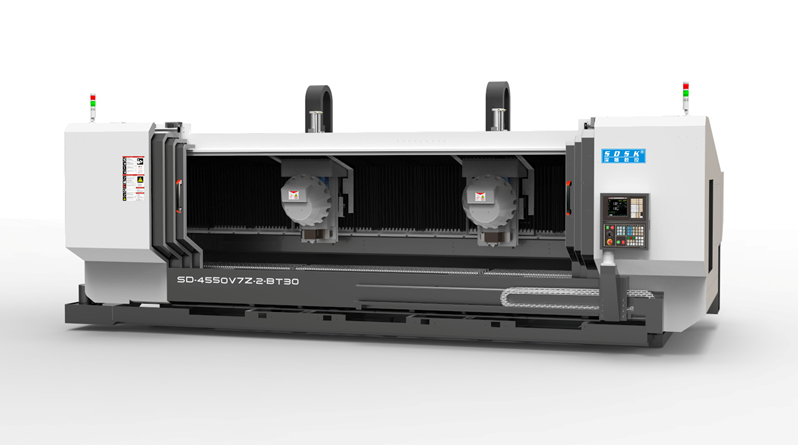

機型 | SD4550V7Z-2-BT30 |
外型尺寸 | 標機:長6480寬3570高3000左右(增加排渣機長+1500) |
工作臺尺寸 | X4500*Y500(T槽M16) |
主軸鼻端至臺面 | 最高460~最低110 |
飛碟式刀庫至工作臺面 | 最低435 |
X1X2/Y1Y2/Z1Z2行程 | X1:3500、X2:3500(可按客戶要求定制) Y1:500、Y2:500(可按客戶要求定制成600) Z1:350、Z2:350 |
最大空走速度XYZ | X80m/min Y48m/min Z48m/min |
最大加工速度 | 12m/min |
伺服系統 | 交流伺服 |
系統分辨率 | 0.002 |
三軸垂直度 | 0.015mm |
整機定位精度 | 士0.02mm |
局布定位精度 | 300 mm內±0.01mm |
重復定位精度 | 0.005mm |
主軸數 | 2個 |
主軸伺服驅動功率 | 5.9~11KW |
主軸伺服轉矩 | 11~22N.m |
主軸轉速 | 20000rpm/min |
夾持刀柄 | BT30 |
飛碟式刀庫 | 2*16T |
換刀方式 | 自動 |
對刀方式 | 自動 |
臺面承受負荷 | 2000Kg |
額定電壓 | 380V/50HZ |
整機最大功率 | 42KW |
整機重量 | 11000Kg左右 |
1. | 控制器 | 11. | 機械、電氣、操作說明書1本 |
2. | 直結式短鼻主軸BT30/100/20000 | 12. | 剛性攻牙功能 |
3. | 自動潤滑系統 | 13. | 配電柜恒溫空調系統 |
4. | 地基可調墊塊 | 14. | 《操作說明書》《程序說明書》《使用說明書》 |
5. | 工具箱 | 15. | 刀柄10個(含拉釘、扳手) |
6. | 工作燈 | 16. | 鎖刀座 |
7. | 警示燈 | 17. | M16馬鐵 |
8. | 主軸吹氣裝置 | 18. | 6寸批士2臺 |
9. | 傳輸線 | 19. | 鎖咀 ER25(4-12) 1套 |
10. | 半封閉式護罩 | 20. | 護罩 |
序號 | 環境項目 | 項目要求標準 |
1. | 電源要求 | AC380V(4P)50-60Hz,空氣開關 100A,電源電壓波動范圍 380V±10%以內 |
2. | 空氣壓縮機 | 使用螺桿式壓縮機,儲氣罐,三級過濾,≥0.55Mpa,流量≥100L/min |
3. | 真空壓力 | ≥0.6 mpa |
4. | 空氣干燥機 | 必須有空氣干燥機,帶自動排水功能 |
5. | 環境噪音/振動 | ≤75dba |
6. | 地面要求 | 地面要求平整,穩固,最高點與最低點相差不超過 5mm |
7. | 環境濕度 | 建議 45%-65% |
8. | 氣體水分含量 | 無水分 |
