規 格 說 明 | 數量 | 原產地 |
新代系統/XYZ伺服電機、Z抱閘/11KW主軸伺服驅動 | 全套 | 臺灣 |
X/Y/Z軸用臺灣TBI精密級滾珠絲桿(X6320、YZ4020) | 全套 | 臺灣 |
X/Y/Z軸用 臺灣上銀/銀泰/鼎翰 精密級直線導軌(XZ35滾珠、Y35滾柱) | 全套 | 臺灣 |
臺灣大悅直聯式短鼻主軸BT40/140/12000rpm /環形噴水(配油壓打刀缸) | 1個 | 深圳 |
24T圓盤刀庫(岡田) | 1套 | 臺灣 |
床身XYZ軸全鑄鐵,鋼構底座,主要配件為鑄鐵機械零配件(HT300) | 1套 | 自制 |
配電柜恒溫空調系統(雷德) | 1套 | 東莞 |
施耐德電氣配件(施耐德) | 1批 | 天津 |
進口TBI/KOYO P級角接觸配對軸承 | 全套 | 臺灣 |
主軸油冷機 (雷德) | 1臺 | 東莞 |
電子手輪(昱普) | 1套 | 廣州 |
對刀儀(深圳精雕 ) | 1個 | 自制 |
X/Y/Z軸配風琴罩 | 各1套 | 自制 |
X/Y/Z軸配塑料拖鏈(鼎泰) | 各1套 | 東莞 |
自動潤滑油泵(寶騰) | 1套 | 東莞 |
空氣過濾器(日本雷曼 M107-A空氣過濾器) | 1套 | 浙江 |
噴水裝置 | 1套 | 自制 |
氣槍、水槍 | 各1把 | 深圳 |
水泵(斯納爾) | 1個 | 常州 |
機床附件 | 1套 | 深圳 |
BT40刀柄/配大小全套縮咀(三合) | 5個 | 深圳 |
鏈板排渣機 | 1套 | 自制 |
正門可另加裝氣動雙開門 | 無 | 自制 |

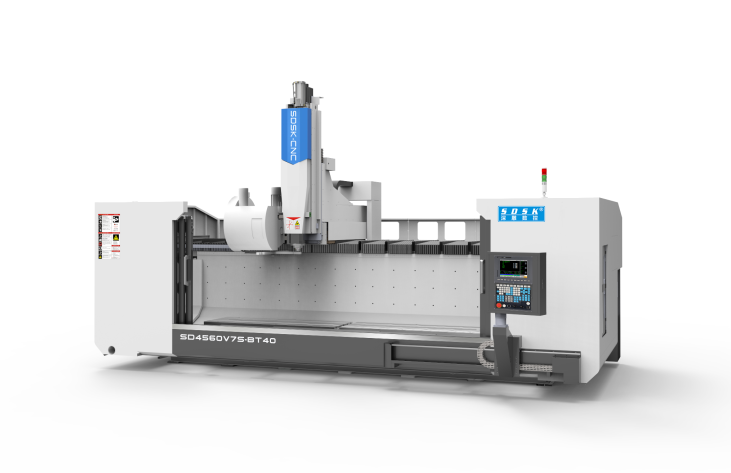

機型 | SD4560V7S-BT40 |
外型尺寸 | 長6700寬3530高3500左右 |
工作臺尺寸 | X4500*Y600(T槽M16) |
主軸鼻端至臺面 | 最高850~最低150 |
X/Y/Z行程 | X:4500 Y﹕600 Z﹕700 |
最大快移速度XYZ | X﹕25米/分鐘 Y﹕48米/分鐘 Z﹕48米/分鐘 |
最大加工速度 | 12米/分鐘 |
伺服系統XYZ | 交流伺服 |
系統分辨率 | 0.002 |
三軸垂直度 | 0.02mm |
整機定位精度 | ±0.03mm |
局布定位精度 | 300 mm內±0.01mm |
重復定位精度 | 0.005mm |
主軸數 | 1個 |
主軸伺服驅動功率 | 11KW |
主軸伺服轉矩 | 52.5N.m |
主軸轉速 | 12000rpm/min |
夾持刀柄 | BT40 |
圓盤刀庫 | 24T |
換刀方式 | 自動 |
對刀方式 | 自動 |
臺面承受負荷 | 2000Kg |
額定電壓 | 380V/50HZ |
整機最大功率 | 29KW |
整機重量 | 15000Kg左右 |
1. | 控制器 | 11. | 機械、電氣、操作說明書1本 |
2. | 直結式短鼻主軸 | 12. | 剛性攻牙功能 |
3. | 自動潤滑系統 | 13. | 配電柜恒溫空調 |
4. | 地基可調墊塊 | 14. | 《操作說明書》《程序說明書》《使用說明書》 |
5. | 工具箱 | 15. | 刀柄5個(含拉釘、扳手) |
6. | 工作燈 | 16. | 鎖刀座 |
7. | 警示燈 | 17. | M16馬鐵 |
8. | 主軸吹氣裝置 | 18. | |
9. | 傳輸線 | 19. | 鎖咀 ER32(4-25) 1套 |
10. | 半封閉式護罩 | 20. | 護罩 |
序號 | 環境項目 | 項目要求標準 |
1. | 電源要求 | AC380V(4P)50-60Hz,空氣開關 100A,電源電壓波動范圍 380V±10%以內 |
2. | 空氣壓縮機 | 使用螺桿式壓縮機,儲氣罐,三級過濾,≥0.55Mpa,流量≥100L/min |
3. | 真空壓力 | ≥0.6 mpa |
4. | 空氣干燥機 | 必須有空氣干燥機,帶自動排水功能 |
5. | 環境噪音/振動 | ≤75dba |
6. | 地面要求 | 地面要求平整,穩固,最高點與最低點相差不超過 5mm |
7. | 環境濕度 | 建議 45%-65% |
8. | 氣體水分含量 | 無水分 |
