| 規 格 說 明 | 數量 | 原產地 |
| 發那科系統； XYZV軸伺服電機： 主軸伺服驅動；立頭5.5/20000、臥頭7.5/12000； |
全套 | 日本 |
| 臥式旋轉臺500*500(岡田) | 1套 | 臺灣 |
| XYZV軸用 臺灣上銀/銀泰 精密級滾珠直線導軌 (XYZ1Z2-45) | 全套 | 臺灣 |
| XYZV軸用 臺灣上銀/銀泰 精密研磨級滾珠絲桿(XYZ1Z2-4012) | 全套 | 臺灣 |
| 立式:BBT30-￠110-20000轉 “Speedcn”直接式主軸 (配油壓打刀缸) 臥式:BBT40-￠155-12000轉 “Speedcn”直接式主軸 (配油壓打刀缸) |
各1個 | 臺灣 |
| 立式:BT30-21T飛碟式伺服刀庫( 怡泰) 臥式:BT40-24T圓盤刀庫 (怡泰) |
各1套 | 臺灣 |
| 鑄鐵床身(HT300) | 1套 | 自制 |
| 鑄鐵機械零配件(HT300) | 1批 | 自制 |
| 配電柜空調恒溫系統（雷德） | 1套 | 東莞 |
| 施耐德電氣配件（施耐德） | 1批 | 德國 |
| 進口日本NSK/KOYO P級角接觸配對軸承 | 全套 | 日本 |
| 主軸油冷機 （雷德） | 1臺 | 東莞 |
| 電子手輪（深圳精雕 ） | 1套 | 自制 |
| 對刀儀（深圳精雕 ） | 1個 | 自制 |
| XYZV軸配可申縮不銹鋼板罩和不銹鋼盔甲防護罩 | 各1套 | 自制 |
| X/Y/Z /V軸配塑料拖鏈(鼎泰) | 各1套 | 東莞 |
| 自動潤滑油泵（寶騰） | 1套 | 東莞 |
| 空氣過濾器（日本雷曼 M107-A空氣過濾器） | 2套 | 浙江 |
| 噴水裝置 | 2套 | 自制 |
| 水泵750W（斯納爾） | 2套 | 常州 |
| 氣槍、水槍 | 各1把 | 浙江 |
| 機床附件 | 1套 | 深圳 |
| BBT30、BBT40刀柄/配大小全套縮咀（三合） | 各5個 | 深圳 |
| 鏈板排渣機 | 1套 | 自制 |

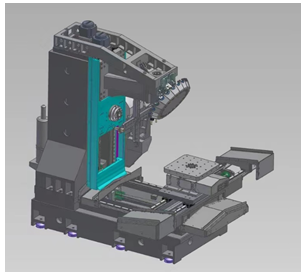

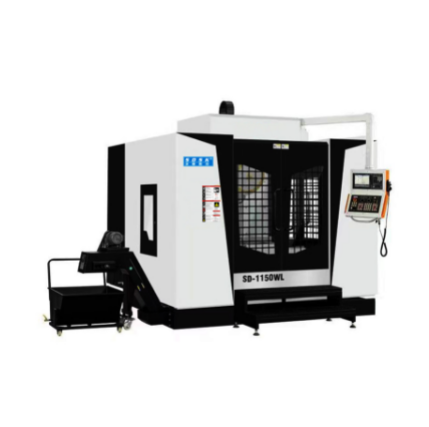

| 機型 | SD-1150WL |
| 工作臺尺寸 | 500*500 (四等分) |
| 立頭主軸鼻端至工作臺面距離 | 180～650 |
| 臥式主軸軸心線到工作臺距離 | 550～1050 |
| 臥式主軸端面到工作臺中心距離 | 120～450 |
| X軸行程 | 1100 |
| Y軸行程 | 500(工作臺以上450) |
| Z軸行程 | 500 |
| V軸行程 | 450 |
| B軸 | 360°(四等分） |
| 最大工件旋轉直徑 | Φ1400 |
| X/Y/Z/V最快移動速度 | X 36米/分鐘 Y 20米/分鐘 Z 36米/分鐘 V 20米/分鐘 |
| 最大加工速度 | 10米/分鐘 |
| 伺服系統 | 交流伺服 |
| 系統分辨率 | 0.001 |
| 三軸垂直度 | 0.015mm |
| 整機定位精度 | ±0.01mm |
| 局布定位精度 | 300內±0.008mm |
| 重復定位精度 | 0.005mm |
| 主軸數2個 | S1立頭-BBT30 S2臥頭-BBT40 |
| 主軸伺服功率 | S1立頭-BBT30 -5.5/20000 S2臥頭-BBT40- 7.5/12000 |
| 主軸伺服轉矩 | S1立頭26.2 N.m S2臥頭52.5N.m |
| 主軸轉速 | 立頭20000 rpm/min 臥頭12000rpm/min |
| 刀庫 | 立式: 21T飛碟式伺服刀庫 臥式:24T圓盤刀庫 |
| 主軸錐度 | 立式:BBT30 臥式:BBT40 |
| 換刀方式 | 自動 |
| 對刀方式 | 手動 |
| 臺面承受負荷 | 500Kg |
| 額定電壓 | 380V/50HZ |
| 整機最大功率 | 35KW左右 |
| 整機重量 | 9000Kg左右 |
| 外型尺寸(長*寬*高) | 3600×3300×3350 左右 |
| 1. | 控制器 | 11. | 機械、電氣、操作說明書1本 |
| 2. | 直結式主軸：立式:BBT30-110-20000 臥式:BBT40-155-12000 |
12. | 剛性攻牙功能 |
| 3. | 自動潤滑系統 | 13. | 電氣箱空調 |
| 4. | 地基可調墊塊 | 14. | 《操作說明書》《程序說明書》《使用說明書》 |
| 5. | 工具箱 | 15. | BT40刀頭10個（含拉釘、扳手） |
| 6. | 工作燈 | 16. | BT40鎖刀座 |
| 7. | 警示燈 | 17. | M16馬鐵 |
| 8. | 主軸吹氣裝置 | 18. | |
| 9. | 傳輸線 | 19. | 鎖咀 ER32（4-20） 1套 |
| 10. | 全封閉式護罩 | 20. | 護罩 |
| 序號 | 環境項目 | 項目要求標準 |
| 1. | 電源要求 | AC380V（4P）50-60Hz，空氣開關 100A，電源電壓波動范圍 380V±10%以?xún)?nèi) |
| 2. | 空氣壓縮機 | 使用螺桿式壓縮機，儲氣罐，三級過濾，≥0.55Mpa，流量≥100L/min |
| 3. | 真空壓力 | ≥0.6 mpa |
| 4. | 空氣干燥機 | 必須有空氣干燥機，帶自動排水功能 |
| 5. | 環境噪音/振動 | ≤75dba |
| 6. | 地面要求 | 地面要求平整，穩固，最高點與最低點相差不超過 5mm |
| 7. | 環境濕度 | 建議 45%-65% |
| 8. | 氣體水分含量 | 無水分 |
