| 序號 | 規 格 說 明 | 數量 |
|
|
板金：2mm鋼板、烤漆(不銹鋼水箱) | 1套 |
|
|
鋁工作臺尺寸：厚度50，帶T型槽 | 1個 |
|
|
大理石機身，大理石橫梁 | 1套 |
|
|
鑄鐵機械零配件 | 1批 |
|
|
X/Y/2Z軸用 臺灣上銀 精密級直線導軌 | 全套 |
|
|
X/Y/2Z軸用 臺灣TBI精密級研磨級滾珠絲桿 | 全套 |
|
|
深雕數控系統(法蘭克技術基礎)/4軸匯川伺服電機/主軸伺服驅動 | 全套 |
|
|
配電柜恒溫系統 | 1套 |
|
|
施耐德電氣配件 | 1批 |
|
|
電主軸 (型號BT30/7.5-125) 30000rpmin，7.5KW，外徑125mm，帶編碼器，帶法蘭，帶定位槽。 | 2個 |
|
|
臺灣圣杰16位飛碟式刀庫 | 2套 |
|
|
進口NSK P級角接觸配對軸承 | 全套 |
|
|
主軸水冷機 | 1臺 |
|
|
電子手輪 | 1套 |
|
|
Y軸工作臺兩側自動螺旋排渣 (另可選) | 無 |
|
|
履帶排削機 (另可選) | 無 |
|
|
對刀儀 | 1個 |
|
|
X/Y/Z軸配三防布風琴罩 | 各1套 |
|
|
X/Y/Z軸配塑料拖鏈 | 各1套 |
|
|
自動潤滑油泵 | 1套 |
|
|
空氣過濾器 | 2套 |
|
|
噴水及水氣混合噴霧裝置 | 各1套 |
|
|
水泵 | 1套 |
|
|
機床附件 | 1套 |
|
|
BT30刀柄 | 10個 |

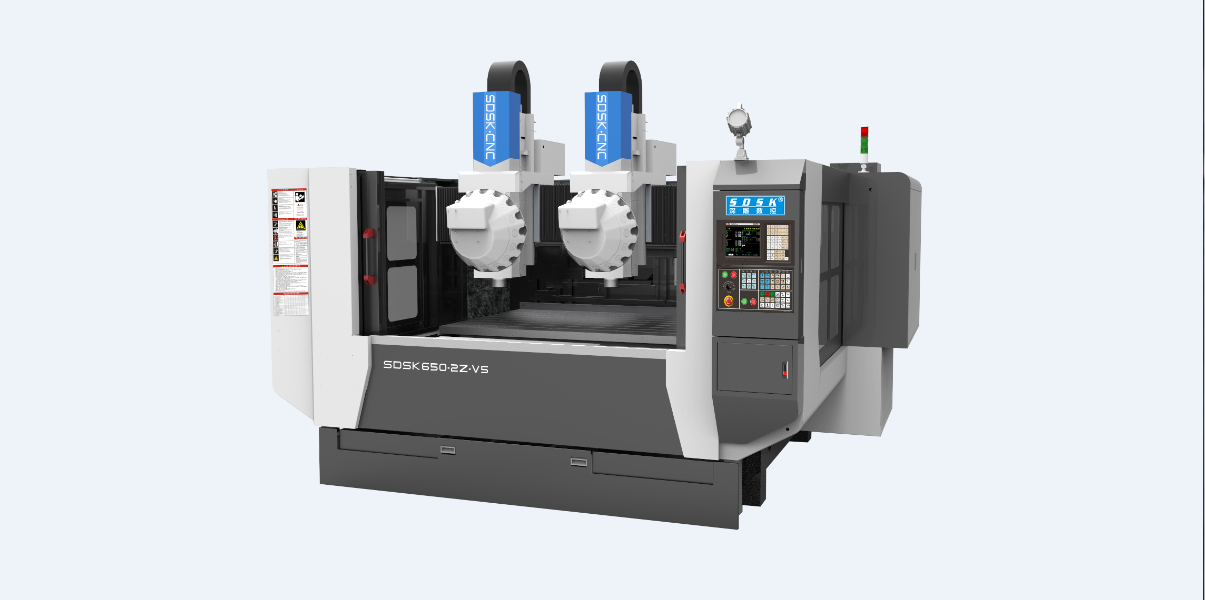

| 機型 | SDSK650-2Z-V5 | SDSK850-2Z-V5 | SDSK1000-2Z-V5 | SDSK1000-2Z-V5 |
| 外型-長*寬*高 | 2900*2500*2900 | 3230*2700*2900 | 3400*2680*2900 | 3400*3630*2900 |
| 工作臺尺寸XY | 1300*800 | 1700*800 | 2000*800 | 2000*1200 |
| 工作臺至地面高度 | 820 | 820 | 820 | 820 |
| 龍門寬度 | 1360 | 1760 | 2060 | 2060 |
| 主軸鼻端至臺面 | 最高556 最低116 |
最高556 最低116 |
最高556 最低116 |
最高556 最低116 |
| X/Y/Z行程 | 700*850*450 | 900*850*450 | 1050*850*450 | 1050*1250*450 |
| 最大空走速度 | 48000mm/min | 48000mm/min | 48000mm/min | 48000mm/min |
| 最大加工速度 | 12000mm/min | 12000mm/min | 12000mm/min | 12000mm/min |
| 控制系統 | 深雕數控系統 | 深雕數控系統 | 深雕數控系統 | 深雕數控系統 |
| 伺服系統 | 交流伺服 | 交流伺服 | 交流伺服 | 交流伺服 |
| 系統分辨率 | 0.001 | 0.001 | 0.001 | 0.001 |
| 三軸垂直度 | 0.015mm | 0.015mm | 0.015mm | 0.015mm |
| 整機定位精度 | ±0.015mm | ±0.015mm | ±0.015mm | ±0.015mm |
| 局布定位精度 | 300mm ±0.01mm | 300mm ±0.01mm | 300mm ±0.01mm | 300mm ±0.01mm |
| 重復定位精度 | 0.005mm | 0.005mm | 0.005mm | 0.005mm |
| 主軸數 | 2個 (主軸距離650mm) |
2個 (主軸距離650mm) |
2個 (主軸距離1000mm) |
2個 (主軸距離1000mm) |
| 電主軸功率 | 7.5KW | 7.5KW | 7.5KW | 7.5KW |
| 飛碟式刀庫 | 2*16位 | 2*16位 | 2*16位 | 2*16位 |
| 換刀方式 | 自動 | 自動 | 自動 | 自動 |
| 主軸轉速 | 30000rpm/min | 30000rpm/min | 30000rpm/min | 30000rpm/min |
| 夾持刀柄 | BT30 | BT30 | BT30 | BT30 |
| 對刀方式 | 自動 | 自動 | 自動 | 自動 |
| 臺面承受負荷 | 1500Kg | 1500Kg | 1500Kg | 1500Kg |
| 額定電壓 | 380V/50HZ | 380V/50HZ | 380V/50HZ | 380V/50HZ |
| 整機最大功率 | 24.5KW | 24.5KW | 24.5KW | 24.5KW |
| 整機重量 | 5300Kg | 6300Kg | 7300Kg | 8000Kg |
| 機型 | SDSK1250-2Z-V5 | SDSK1500-2Z-V5 |
| 外型-長*寬*高 | 4550*4230*2900 | 5550*5230*2900 |
| 工作臺尺寸XY | 2500*1500 | 3000*2000 |
| 工作臺至地面高度 | 820 | 820 |
| 龍門寬度 | 2560 | 3060 |
| 主軸鼻端至臺面 | 最高556 最低116 |
最高556 最低116 |
| X/Y/Z行程 | 1300*1550*450 | 1600*2050*450 |
| 最大空走速度 | 48000mm/min | 48000mm/min |
| 最大加工速度 | 12000mm/min | 12000mm/min |
| 控制系統 | 深雕數控系統 | 深雕數控系統 |
| 伺服系統 | 交流伺服 | 交流伺服 |
| 系統分辨率 | 0.001 | 0.001 |
| 三軸垂直度 | 0.015mm | 0.015mm |
| 整機定位精度 | ±0.015mm | ±0.015mm |
| 局布定位精度 | 300mm ±0.01mm | 300mm ±0.01mm |
| 重復定位精度 | 0.005mm | 0.005mm |
| 主軸數 | 2個 (主軸距離1250mm) |
2個 (主軸距離1500mm) |
| 電主軸功率 | 7.5KW | 7.5KW |
| 飛碟式刀庫 | 2*16位 | 2*16位 |
| 換刀方式 | 自動 | 自動 |
| 主軸轉速 | 30000rpm/min | 30000rpm/min |
| 夾持刀柄 | BT30 | BT30 |
| 對刀方式 | 自動 | 自動 |
| 臺面承受負荷 | 1500Kg | 1500Kg |
| 額定電壓 | 380V/50HZ | 380V/50HZ |
| 整機最大功率 | 24.5KW | 24.5KW |
| 整機重量 | 10000Kg | 12000Kg |
